Maison AO

Saint-Clément de Rivières (34)​

LE PROJET

C’est une maison neuve pour un couple Franco-Américain et ses 3 enfants, souhaitant vivre dans une maison en ossature bois réunissant leurs deux cultures : méditerranéenne et californienne.

Le terrain, en pente, était une ancienne oliveraie : Le projet est implanté parallèlement aux courbes de niveau et aux quelques oliviers encore présents.

La partie Nord du projet est semi enterrée dans le terrain, laissant à voir sa toiture émergée et plantée depuis la rue.

La partie Sud construite en R+1, est implantée plus bas sur le terrain.

Deux rampes, qui encadrent un patio central, raccordent les constructions nord et sud.

Ainsi, la vue sur le paysage s’offre depuis la partie nord, au travers du patio et du séjour cathédrale.

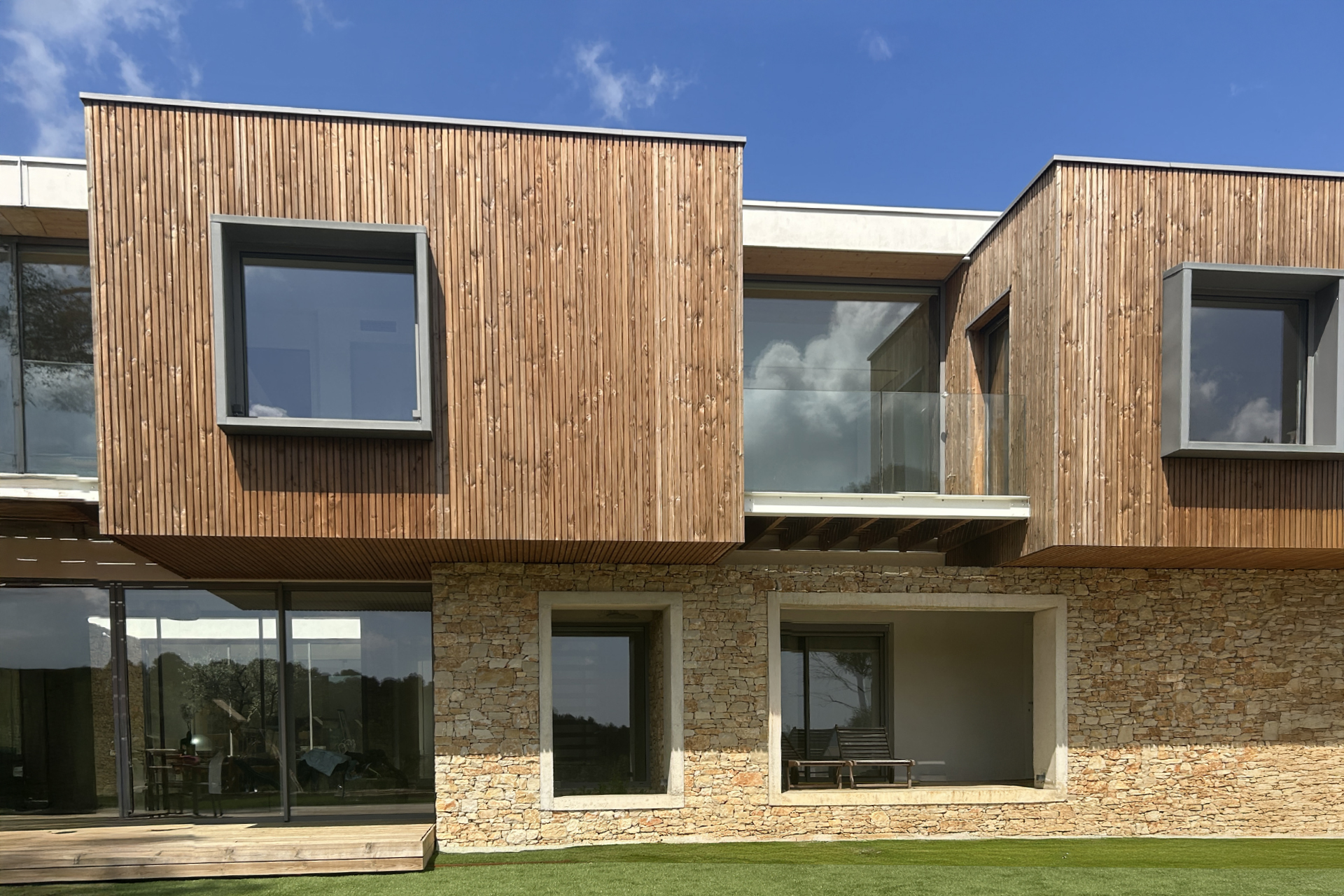

A l’étage, une passerelle intérieure longe la façade sud et surplombe le séjour cathédrale : elle donne accès à des cabanes en porte-à-faux dont les fenêtres en bow-window sont un clin d’œil à la ville de San Francisco où habitaient le couple. Ces cabanes en bous sont occupées par les chambres et ont chacune une loggia privative.

Murs ossature bois (MOB) 45×145 mm

  • Isolation laine de verre

Plancher R+1 en bois LC suspendu à la charpente de toiture avec

  • Intégration de poteaux de maintien
  • Chevronnage en bois CC avec isolation en laine de verre
  • Dalles Osb
  • Isolation acoustique par plaques Fermasol
  • Sous face en bardage bois faux ajouré 44 mm en douglas marron

Passerelle bois portée 9 m sur 2 appuis avec

  • Chevronnage en bois CC avec isolation en laine de
  • Verre
  • Dalles Osb
  • Isolation acoustique par plaques Fermasol
  • Garde-corps en panneau 3 plis épicéa

Charpente

  • Structure poteaux-poutres en bois LC
  • Panneaux de toiture en panneaux CLT type KLH, finition visible

Façades

  • Bardage bois faux ajouré 44 mm en douglas marron
  • ITE fibre de bois support d’enduit

Terrasse bois en Rez-de-chaussée

  • Structure en bois massif douglas 68×220 sur sabots en âmes métalliques
  • Platelage en lames de pin marron par imprégnation

Terrasse bois en étage

  • Solives en pin massif 60X180mm traité sur structure métallique (hors lot)
  • Platelage en lames de pin marron par imprégnation
  • Implantation théodolite pour fabrication en atelier réalisée à partir de plans numériques, comprenant export machine,
  • Taille en atelier des murs ossature bois . assemblage y compris du bardage en atelier.  Levage sur chantier à l’aide de notre camion grue
  • Taille en atelier du plancher bois . Pose sur chantier
  • Levage des poteaux, pannes et panneaux CLT à l’aide de notre camion grue
  • Pose sur chantier des terrasses bois
”Les cabanes des chambres sont en lévitation au-dessus du vide. La structure en béton envisagée initialement par l’ingénieur structure ne passait pas au calcul, car le seul poids de la passerelle de l’étage à l'aplomb du séjour cathédrale ne permettait pas d'équilibrer les charges. Nous avons conçu une structure suspendue aux poutres de la toiture en CLT, qui forme un portique sur 2 appuis, que le bureau de contrôle a validé après en avoir compris le principe : C’est une satisfaction de constater que nous arrivons à concevoir des structures en bois plus performantes qu’avec du béton!!”
"Super équipe et super réalisation !"

FICHE TECHNIQUE

LIVRAISON

2023

MONTANT DU MARCHÉ

220 000 € HT

QUANTITÉ DE BOIS

55 m3

ESSENCES DE BOIS

  • Epicéa (ossature)
  • Douglas (bardage)
  • Pin (lames de terrasse)

SCIERIE

Union Forestière Viganaise – UFV – (30)

AUTRES FOURNISSEURS

  • Euro-lamellé : Bois LC et CC
  • Gedibois-CCB : Osb
  • KLH : CLT
  • Vivre en Bois : Bardage Vibrato et lames de terrasses Santorin

INTERVENANTS

  • Maître d’ouvrage : Privé
  • Architecte : Marie Orssaud Architecture (34)
  • Bureaux d’études Bois – Exécution : Environnement Bois

INTERFACE AVEC LES LOTS

  • Maçonnerie : GD Construction (34)
  • Charpente métallique : Enfer & Création (34) – Atelier du Métal (34)
